Scanner laser 3D et nuage de points
Grâce au scanner laser 3D, nous capturons l’existant sous forme de nuages de points haute densité, ce qui permet :
- des modèles 3D précis,
- des plans 2D et 3D tirés du scan,
- le contrôle de déformations,
- le relevé d’ouvrages complexes ou inaccessibles.
La technologie convient aux projets de rénovation, au BIM, aux plans as-built, aux études industrielles et à l’enrichissement de maquettes numériques. Nos interventions couvrent :
- les relevés de façades et d’élévations,
- la préparation d’une rénovation, d’une reconstruction ou d’un dossier d’urbanisme,
- le scan d’intérieurs de bâtiments,
- le contrôle des déformations, des alignements et des volumes existants,
- les études et inspections techniques,
- la conservation et la restauration de patrimoine.
Architectes, entrepreneurs et maîtres d’ouvrage y gagnent une base commune que personne ne discute.
Nous scannons des bâtiments à Mons et dans le Hainaut, du logement ancien au site industriel.
Siège à Jurbise Intervention à Mons et dans le Hainaut

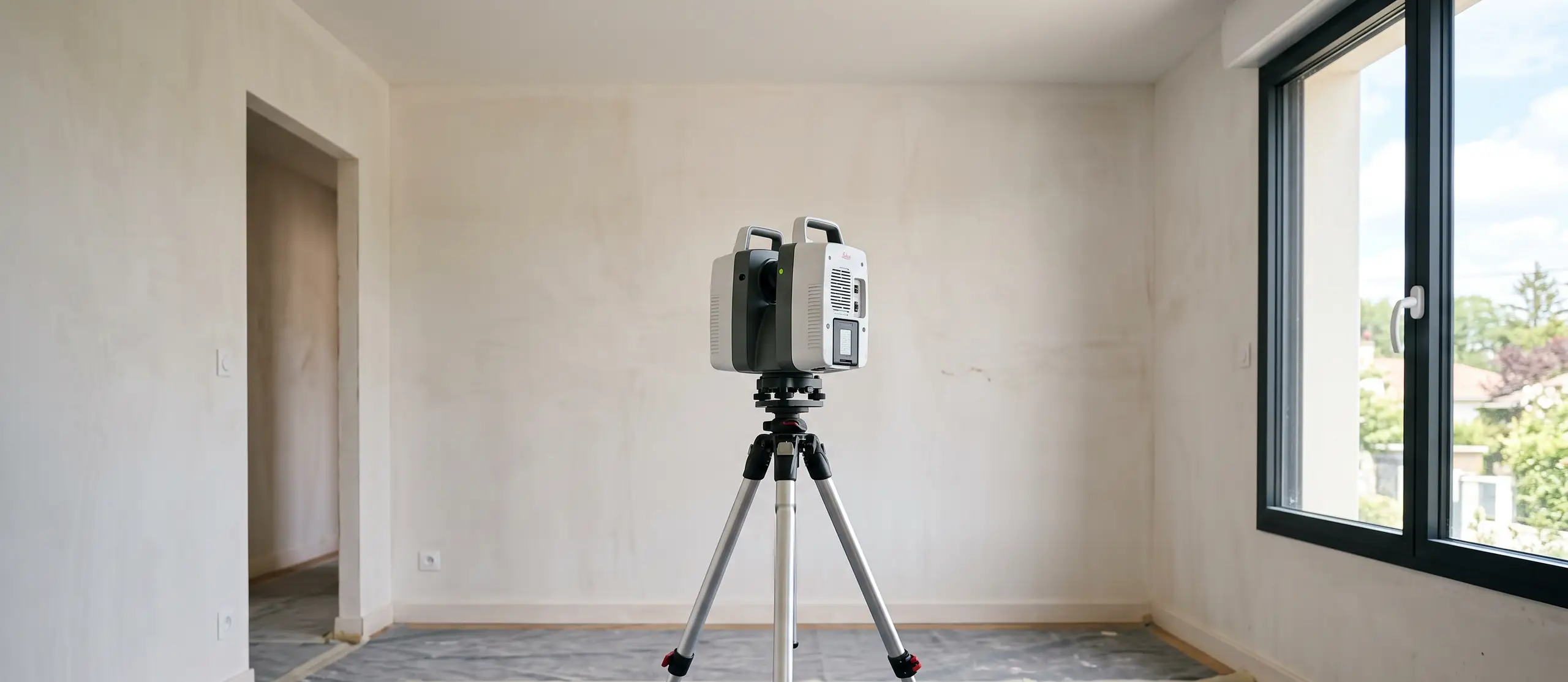

Le scanner laser 3D pour modéliser les bâtiments
Les méthodes traditionnelles mesurent des points choisis. Le scanner laser 3D mesure tout, et il devient nécessaire dès qu’un projet dépasse l’échelle d’une maison individuelle.
La précision est son premier avantage sur le relevé manuel, qui dépend de la main et de la fatigue de celui qui le fait. Le scanner capture fidèlement les déformations, les faux équerrages et les inclinaisons progressives des bâtiments anciens, c’est-à-dire précisément ce qu’un métré au décamètre lisse sans le vouloir.
En quelques minutes, nous numérisons entièrement une pièce de 50 m², là où les méthodes traditionnelles exigeraient plusieurs heures.
Le scanner enregistre l’intégralité de l’environnement : murs, plafonds, sols, ouvertures, tuyauterie, radiateurs, poutres apparentes, fissures et déformations. Rien n’est sélectionné sur place, donc rien n’est oublié.
Dès le scan effectué, toutes les mesures sont accessibles depuis le bureau et le retour sur site devient inutile. Le relevé donne également accès aux zones difficiles ou dangereuses, que le scanner atteint à distance.
La communication entre intervenants change aussi de nature. Un modèle 3D se regarde ensemble, se commente, et met tout le monde devant la même géométrie, ce qui règle en réunion des discussions qui s’étirent sur des semaines par échange de courriels.
Comment ça se passe
Visite et planification.
Nous évaluons le site, repérons les obstacles et les surfaces problématiques, et décidons du nombre de stations nécessaires à une couverture complète.
Points de référence.
Leur établissement garantit la précision géométrique de l’assemblage et le rattachement du relevé à un système de coordonnées.
Numérisation.
Une ou plusieurs stations, positionnées de manière à ce que chaque volume soit vu sous deux angles au moins, sans zone d’ombre.
Traitement du nuage de points.
Assemblage des stations, nettoyage des points parasites, classification des surfaces utiles.
Modélisation.
Selon ce que le projet demande, plans, coupes, élévations, maquette numérique exploitable en CAO et en BIM.
Livraison. Vous recevez les livrables convenus, et le nuage de points lui-même, qui reste consultable des années plus tard.

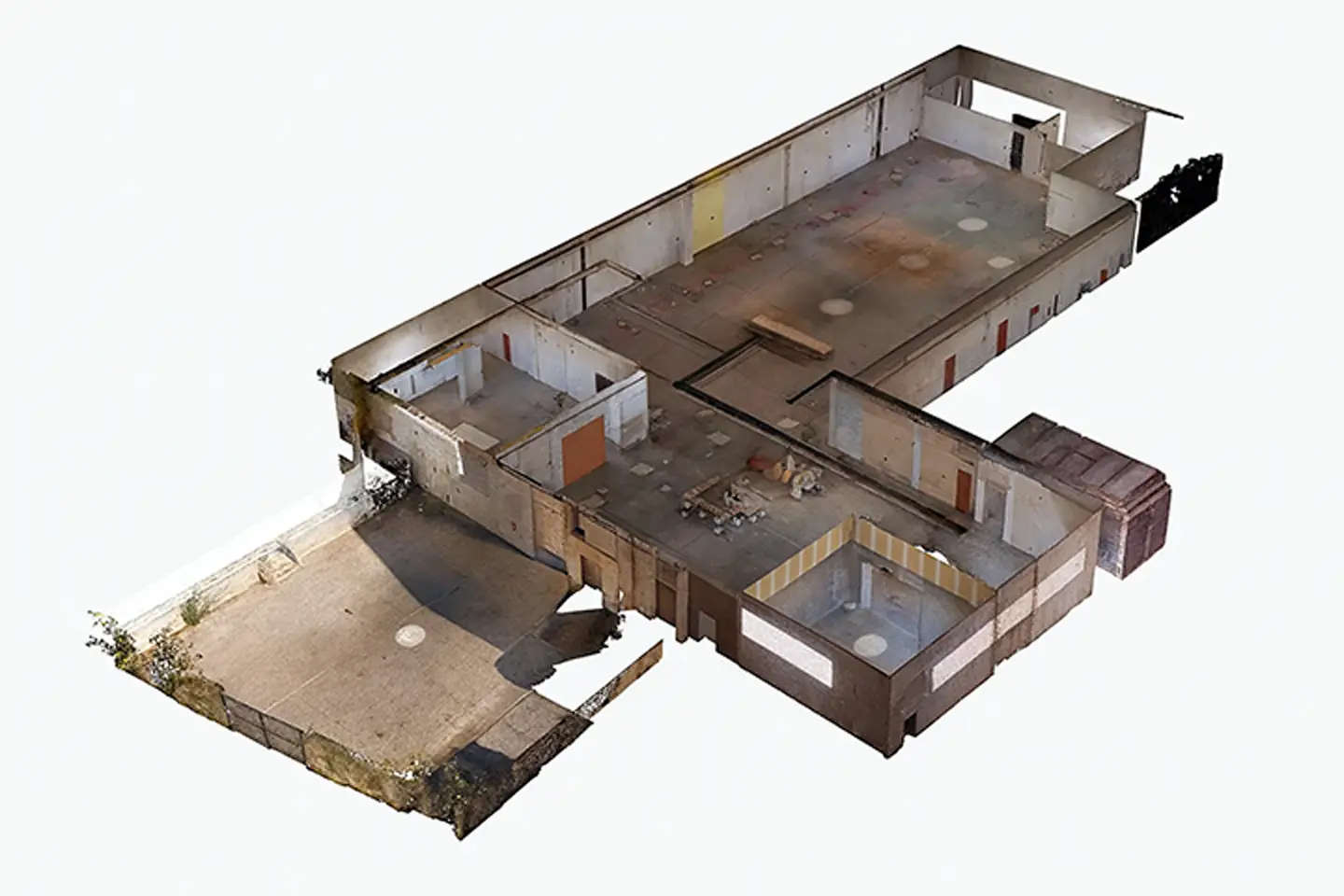

Du nuage de points à la maquette numérique
Un nuage de points n’est pas une maquette. C’est une mesure brute et dense, dans laquelle on prend des cotes, mais qui ne connaît ni les murs, ni les portes, ni les niveaux. Passer du nuage à la maquette suppose de modéliser, c’est-à-dire de décider ce qui est un mur, ce qui est un conduit, et jusqu’à quel niveau de détail la maquette descend.
Ce niveau de détail se convient avant l’intervention. Une maquette destinée à un avant-projet et une maquette destinée à une étude d’exécution ne contiennent pas les mêmes objets, et la seconde demande un travail de bureau largement supérieur. Le nuage de points, lui, est livré dans les deux cas : il permet de revenir mesurer ce que la maquette n’a pas retenu.
Contrôler une déformation dans le temps
Un scan isolé décrit un état. Deux scans comparés décrivent un mouvement.
La comparaison de relevés réalisés aux mêmes points fait apparaître un tassement, le déversement d’un mur, la flèche d’une poutre ou le déplacement d’un alignement, avec une amplitude chiffrée plutôt qu’une impression. Les maîtres d’ouvrage voisins d’un terrassement profond le demandent, les industriels qui surveillent une structure chargée aussi, et les copropriétés qui voient une fissure s’ouvrir sans savoir si elle travaille encore.
Domaines d’application du scanner laser 3D
Architecture patrimoniale.
Le scanner documente l’état d’un monument, capture ses détails architecturaux et identifie les zones détériorées qui demandent une intervention. Un relevé complet avant restauration vaut aussi comme archive, si le bâtiment devait être endommagé plus tard.
Rénovation.
Le relevé 3D analyse l’existant avant toute intervention. Nous captons les déformations structurelles, les faux aplombs et les irrégularités typiques des constructions anciennes, ce qui supprime les mauvaises surprises que l’on découvre d’habitude après la démolition des cloisons.
Construction neuve.
La modélisation de l’existant aide à intégrer la future structure dans son environnement et à visualiser l’impact du bâtiment comme de son implantation.
Aménagement intérieur.
Les nuages de points facilitent la conception d’espaces sur mesure, avec leurs murs non parallèles et leurs plafonds inclinés. Un meuble dessiné sur un plan théorique ne rentre pas toujours dans une pièce réelle.

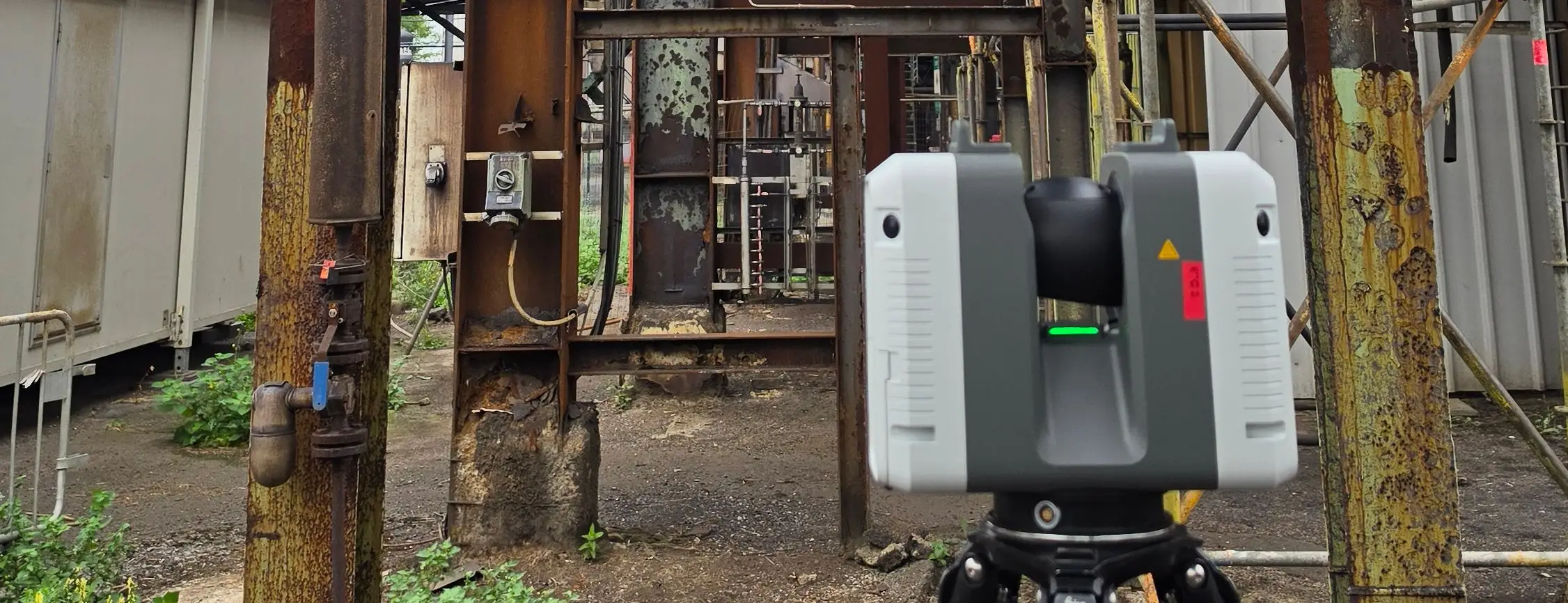

Industrie.
Nous relevons les installations existantes pour planifier une extension, une modification ou le passage d’un nouveau réseau au milieu de l’encombrement.
Infrastructures urbaines.
Réseaux routiers, ponts, tunnels et ouvrages d’art se modélisent pour la planification d’entretien, l’analyse structurelle et l’étude d’impact.
Topographie.
Les relevés 3D génèrent des modèles numériques de terrain précis, utiles à l’aménagement paysager, aux études hydrauliques et à l’analyse de pentes.
Vos questions
Quels sont les avantages du scanner laser 3D pour un relevé de bâtiment ?
La précision millimétrique des mesures, d’abord. L’acquisition de millions de points en quelques secondes, ensuite, qui réduit le temps passé sur place et le coût du relevé. Le scanner capture l’intégralité des espaces, y compris difficiles d’accès, et les données forment un duplicata numérique exact du bâtiment, exploitable en CAO et en BIM, qui supprime les retours sur site pour une cote oubliée.
Que livre-t-on à partir d’un nuage de points ?
Des plans d’étage, des coupes, des élévations, des surfaces, une maquette numérique, et le nuage lui-même. Le choix se fait avant l’intervention, parce qu’il détermine la densité de scan et le nombre de stations.
Quelles sont les limites du scanner 3D ?
Les surfaces réfléchissantes, miroirs, vitres ou métal poli, créent des réflexions parasites ou des zones sans données. Les surfaces transparentes ne sont pas détectées par le laser.
La météo pèse aussi sur les performances : la pluie interfère avec le faisceau, le brouillard réduit la portée, et les températures extrêmes affectent la précision des mesures.
Dans quels cas le scan 3D est-il préférable à un relevé classique ?
Dès que le bâti est complexe, ancien, encombré, ou qu’il faut mesurer beaucoup de surfaces dans un temps court. Sur une pièce simple aux angles droits, le relevé classique suffit et coûte moins cher. Le scanner devient rentable quand la géométrie est irrégulière ou que l’accès est difficile.
Comment le scanner laser transforme-t-il le métier de géomètre ?
Il déplace le travail du terrain vers le bureau. Au lieu de choisir sur place les points à mesurer, le géomètre capture l’intégralité de l’environnement et analyse ensuite, ce qui rend la collaboration avec les architectes et les ingénieurs plus directe et déplace sa valeur vers l’interprétation des données et le conseil.
